[Network] 이더넷 케이블(랜선) 종류 및 차이점 / 랜선 카테고리 (LAN Cable Category/Cat, UTP/FTP/STP)

흔히들 랜선, 이더넷 케이블, 네트워크 케이블, UTP 라고 부르는 이 선은 주로 근거리 통신망(Local Area Network), 건물 안에서 네트워크 망을 구축하기 위해 사용됩니다.



특징



● 총 8가닥, 4쌍의 연선으로 구성되어 있습니다.

 - 두가닥의 선이 쌍을 이뤄서 꼬여있다고 하여 Twisted Pair Cable 이라고 합니다.

 - 주황, 초록, 파랑, 갈색의 색깔이 있고 흰줄이 섞인 선과 각각 쌍을 이루고 있습니다.

●  일반적으로 볼 수 있는 랜선은 RJ-45라는 커넥터를 사용합니다.

 - 110블럭, 아울렛 등에 연결할 때는 별도의 커넥터 없이 끼우기만 하면 사용 가능합니다.

●  케이블의 차폐 정도 등에 따라 케이블의 등급이 분류됩니다.



분류 (Category)



구분	전송 속도	대역폭	규격
CAT.1(비표준)	음성만 전달	1MHz	-
CAT.2(비표준)	4Mbps	4MHz	-
CAT.3	10Mbps	16MHz	10BASE-T
CAT.4(비표준)	16Mbps	20MHz	-
CAT.5	100Mbps	100MHz	100BASE-TX 1000BASE-T
CAT.5e	1Gbps	100MHz	1000BASE-T 2.5GBASE-T
CAT.6	1Gbps	250MHz	5GBASE-T
CAT.6a	10Gbps	500MHz	10GBASE-T
CAT.7	GbpsGbps	600MHz	10GBASE-T
CAT.7a	10Gbps	1GHz	10GBASE-T
CAT.8	20Gbps	2GHz	25GBASE-T
	40Gbps		40GBASE-T

• CAT. 1~4까지는 현재 사용하지 않고 CAT.5도 전송 속도가 100Mbps 밖에 지원되지 않아 사실상 CAT.5e 부터 사용됩니다.
• CAT.3는 과거 80~90년대 전화기에서 RJ-11 커넥터를 연결하여 사용하고 있으므로 알고만 있으면 됩니다.



※ CAT.5 규격부터 PoE 스위치에 연결하여 동시에 통신과 전원 공급이 가능합니다.



종류



랜선의 종류는 3가지로 나뉩니다.

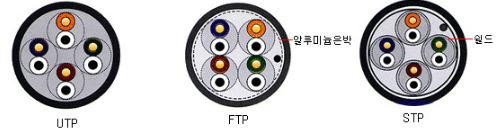

구분	설명

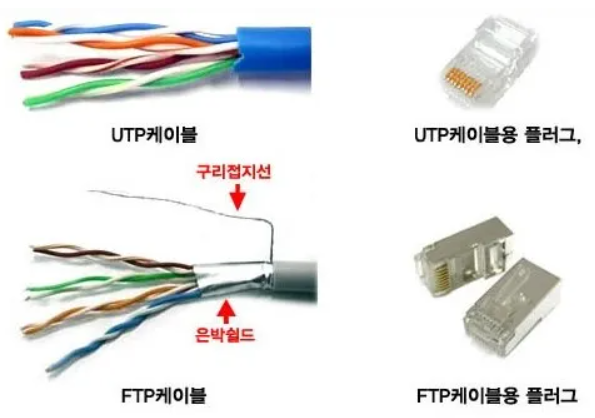

UTP (Unshielded Twisted Pair)	- 두 선간의 전자기 유도와 절연의 구리선이 전자기 유도를 줄이기 위해 서로 꼬여져 있는 케이블 - 일반적으로 사용하는 랜케이블 - 사무실 배선용으로 사용
FTP (Foil Screened Pair)	- 쉴드 처리는 되어 있지 않고 알루미늄 은박이 4가닥의 선을 감싸고 있는 케이블 - 호일 안쪽에 구리 접지선이 추가 되어 있어, UTP에 비해 절연 기능이 탁월 - 공장 배선용으로 사용

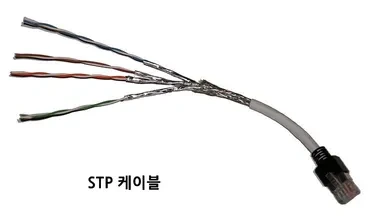

STP (Shielded Twisted Pair)	- 연선으로 된 케이블 겉에 쉴드라는 외부 피복 또는 차폐재가 추가되어 접지 역할을 수행 - 외부의 노이즈를 차단하거나 전기적 신호의 간섭에 탁월한 성능이 있는 케이블 - UPS 등 고전력 장비 선로가 같이 지나가는 경우 필요



사진 출처: Media Contents

사진 출처: 나무위키



사진 출처: 나무위키



랜선 종류, 분류별 모습



사진 출처: Made-in-China.com



연결 방식

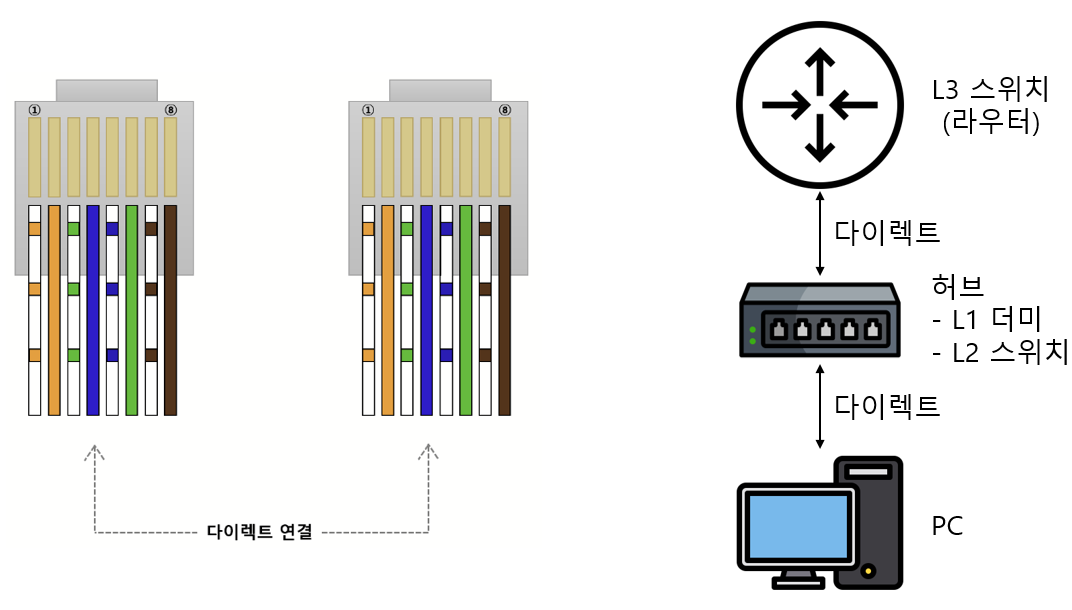

1. 다이렉트 연결

• 다이렉트 케이블, 스트레이트 케이블 이라고도 불리며 케이블 양 끝 핀 배치가 동일합니다.
• 서로 다른 OSI계층간 (라우터 - 허브, 허브 - PC) 연결 시 사용합니다.
• 요즘은 장비가 고도화 되어서 실무에서는 다이렉트 케이블만 만들어서 연결해도 통신이 가능합니다.

다이렉트 연결

2. 크로스 연결

• 다이렉트 케이블과 달리 송신, 수신에 사용되는 주황, 초록색 선이 교차 연결되어 있습니다.
• 동일한 OSI계층간 (라우터 - 라우터, 허브 - 허브, PC - PC, PC - 프린터) 연결 시 사용합니다.
• Auto MDI/MDI-X 기능을 지원하지 않는 장비를 사용하는 경우 필요합니다.
• Ex) 연식이 오래된 프린터를 네트워크 연결하고자 PC에 직접 연결하여 강제로 IP 설정하는 경우

크로스 연결



3. 핀 배열

• 주황색 - 송신 역할 / 초록색 - 수신 역할
• CAT.5 이하. 100BASE-T 100Mbps 전송 환경에서는 1,2,3,6번 핀을 사용해 통신합니다.
• CAT.5e 이상. 1000BASE-TX 1000Mbps 전송 환경에서는 1~8번 모든 핀을 사용해 통신합니다.
• 최근에는 CAT.5e 이상을 사용하기 때문에 핀이 1개라도 잘못 연결되면 통신이 되지 않습니다.

사진 출처ㅣ Bruders 블로그
