[Network] 초보자를 위한 랜선(LAN Cable, UTP) 만드는 방법 / CAT.5e, CAT.6 (일반, 관통형)

평소에는 다이소 등에서 다 만들어져 있는 랜선을 구입하지만 회사 등에서 업무를 하다 보면 불가피하게 랜선을 만들어서 사용해야 하는 경우가 있습니다.

완제품 LAN Cable



하지만 처음 만들때는 다이렉트? 크로스? RJ45? 용어도 익숙하지 않고 어려울 수 있습니다.



그런 초보자 분들을 위해 직접 만드는 방법을 순서대로 알려 드리겠습니다.



준비물



• 적당한 길이의 랜선
• 랜툴 (일반, 관통형 구분)
• 랜선 탈피기
• RJ45
• Boot (선택, 제품에 따라서 RJ45와 세트로 나오는 경우도 있습니다)
• 니퍼 (선택)

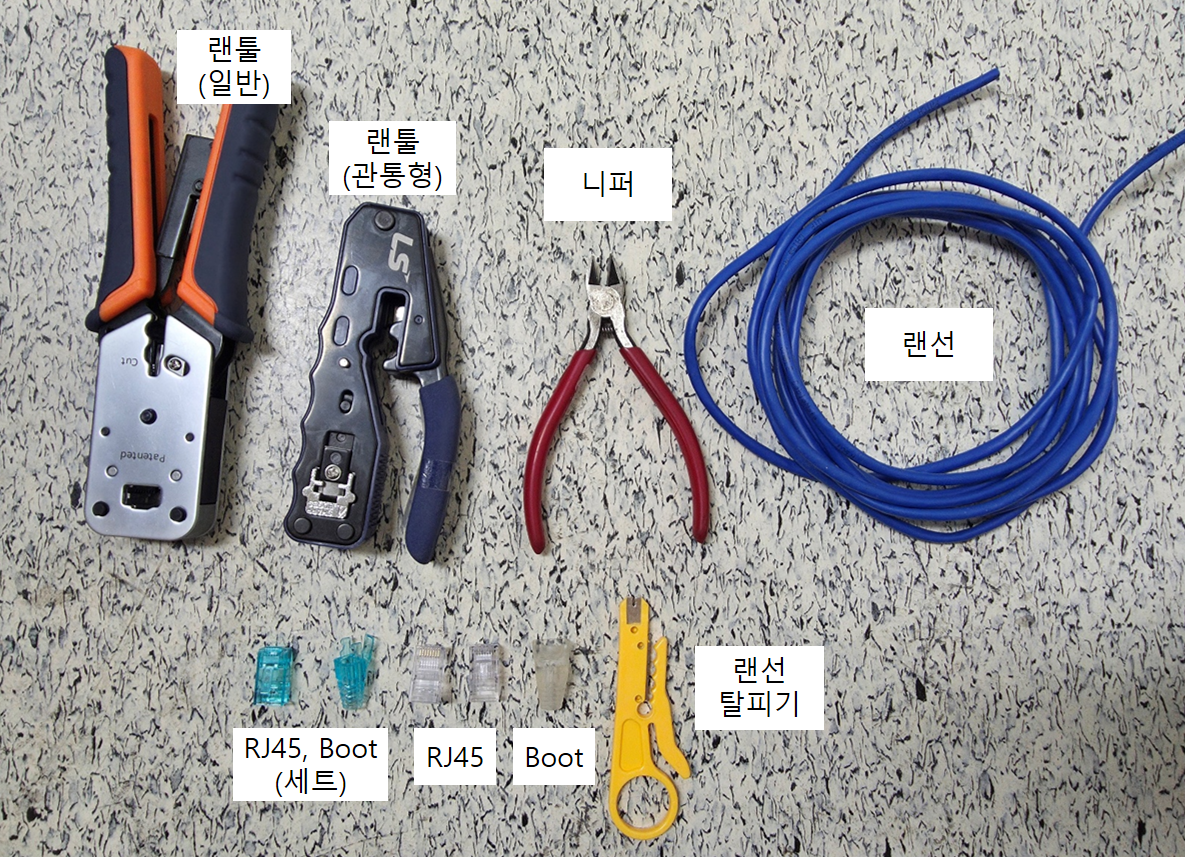

랜선 만들기 도구



준비물 구비 시 주의사항



랜툴 규격, 압착 방식 확인

랜툴 종류



중간에 있는 랜툴은 CAT.5e 까지는 사용할 수 있으나 CAT.6 전용 RJ45 커넥터를 압착하면 불량이 발생합니다.



CAT.6 케이블에 CAT.5 나 CAT.5e에 사용하던 일반 RJ45를 연결해서 압착하면 사용은 가능하지만 속도가 제대로 안 나올 수도 있고 외관상으로도 안정적으로 만들었다고 할 수는 없습니다.



따라서 CAT.6 케이블 및 전용 RJ45 커넥터를 사용한다면 CAT.6를 지원하는 랜툴을 사용하시길 바랍니다.



요즘 인터넷 전화기가 보급되고 있어 일반전화기 선(6P) 을 유지보수 해야 하는 사업장이 아니면 속 편하게 CAT.6 전용 랜툴을 구입하시는게 좋습니다.



LAN Cable / UTP Cable 규격 확인

랜 케이블 박스에 표시된 규격 확인. 왼쪽 CAT.6 / 오른쪽 CAT.5e

랜선에 표시된 UTP 규격 확인 (CAT.5e)

가운데 심지 있으면 보통 CAT.6

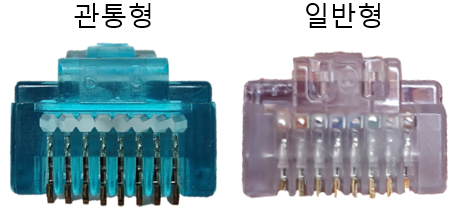

RJ45 형태

핀이 지나갈 수 있는 구멍이 있으면 관통형, 없으면 일반형



관통형 RJ45가 대량으로 작업할 때 속도는 더 빠르지만 EZ 타입 랜툴이 없다면 압착 후 커터칼 등으로 직접 선을 잘라줘야 하는 불편함이 있습니다.



초보자가 기피해야 하는 RJ45 제품 유형

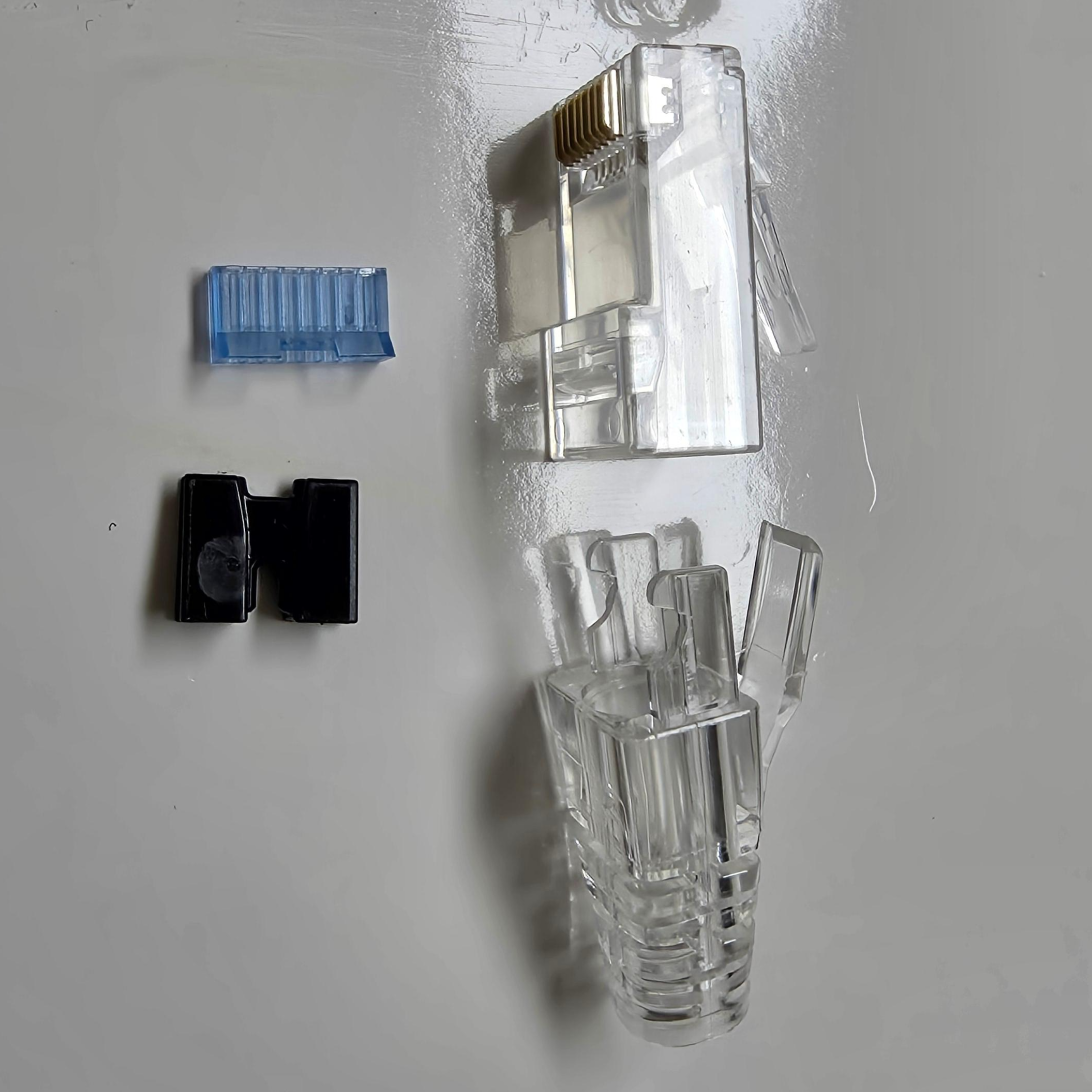

가이더, 분리기가 포함된 RJ45

RJ45, Boot, Guider, Separator 각 1개씩 1세트



네... 구성만 봐도 끔찍합니다...



하지만 밑에 이런 RJ45를 사용해서 CAT.6 랜선을 만드는 방법도 작성했으니 참고만 하시길 바랍니다.



일반적인 랜선 만들기 (CAT.5e 이하) / 다이렉트 케이블(Direct Cable)



1. 랜선 피복 탈피 (랜선 탈피기 사용)

첫번째 칸에 물리는게 단선 위험이 적습니다.



초보자를 위해 동영상 첨부

랜선 물리고 손가락 넣고 돌리면 피복만 커팅되어 탈피 됩니다.

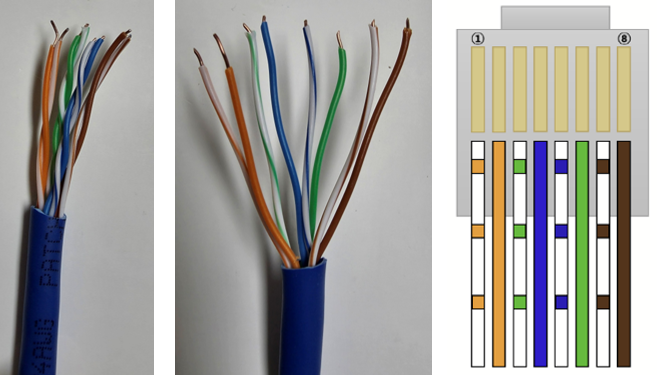

2. 꼬여있는 선 정리

 - 보통 다이렉트 케이블로 만들면 됩니다.

꼬여(Twisted) 있는 선을 일자로 편 다음, 다이렉트 케이블 순서에 맞게 배치

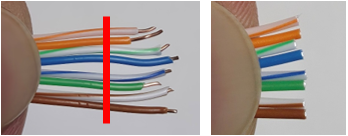

3. 일렬로 선 자르기

 - 가위로 해도 되지만.. 자르다가 밀려서 비스듬한 모양이 나와서 가급적이면 니퍼를 사용하시는걸 추천합니다.

보통 1cm 정도 남기고 자르면 됩니다.



4. RJ45 커넥터에 선 삽입하기

 - 삽입 후 끝 부분에 구리선이 가지런하게 보이도록 케이블을 잡아서 최대한 밀어 넣어주세요. (불량 방지)

사진과 동일하게 RJ45 방향 확인해서 넣어주세요.

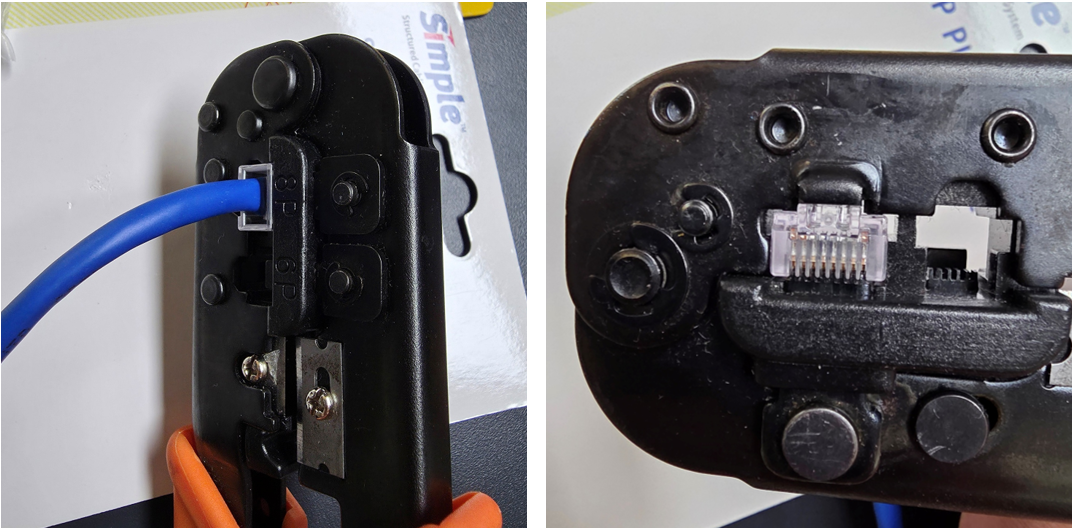

5. 랜툴로 RJ45 커넥터 압착하기

 - UTP 선이 RJ45에 잘 연결되도록 악력기를 사용하듯이 3~4회 강하게 압착해줍니다.

8P에 RJ45 커넥터 연결

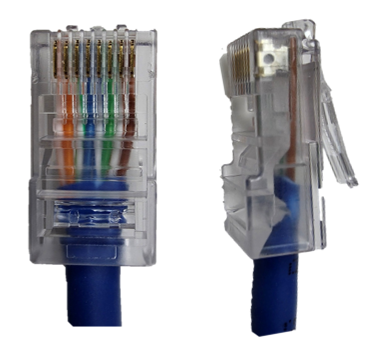

6. 완성된 CAT.5e UTP Cable (다이렉트 케이블)

피복이 눌러져야 안정적입니다. (우측 참고)



관통형 랜선 만들기 (CAT.6 사용)



1. CAT.6 UTP 피복 탈피 후 가운데 심지 자르기

심지 자르면서 단선 안되게 조심하기



2. Boot, RJ45 연결하기 (세트로 된 RJ45 제품입니다)

일렬로 커팅하면 RJ45 커넥터에 쉽게 넣을 수 있습니다.

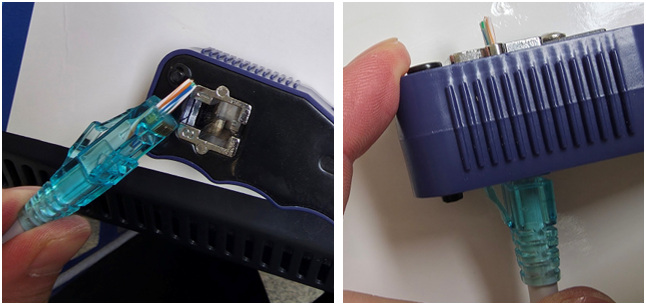

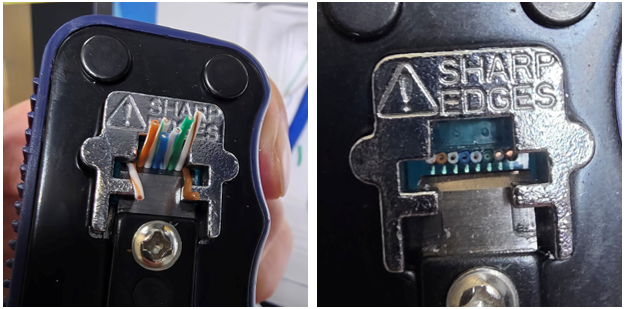

3. 랜툴로 RJ45 커넥터 압착하기

EZ 랜툴을 사용했습니다.

EZ 랜툴은 RJ45 압착 시 커팅까지 한번에 됩니다.



4. 완성된 CAT.6 UTP Cable (관통형 RJ45 사용)

관통형 CAT.6 UTP Cable

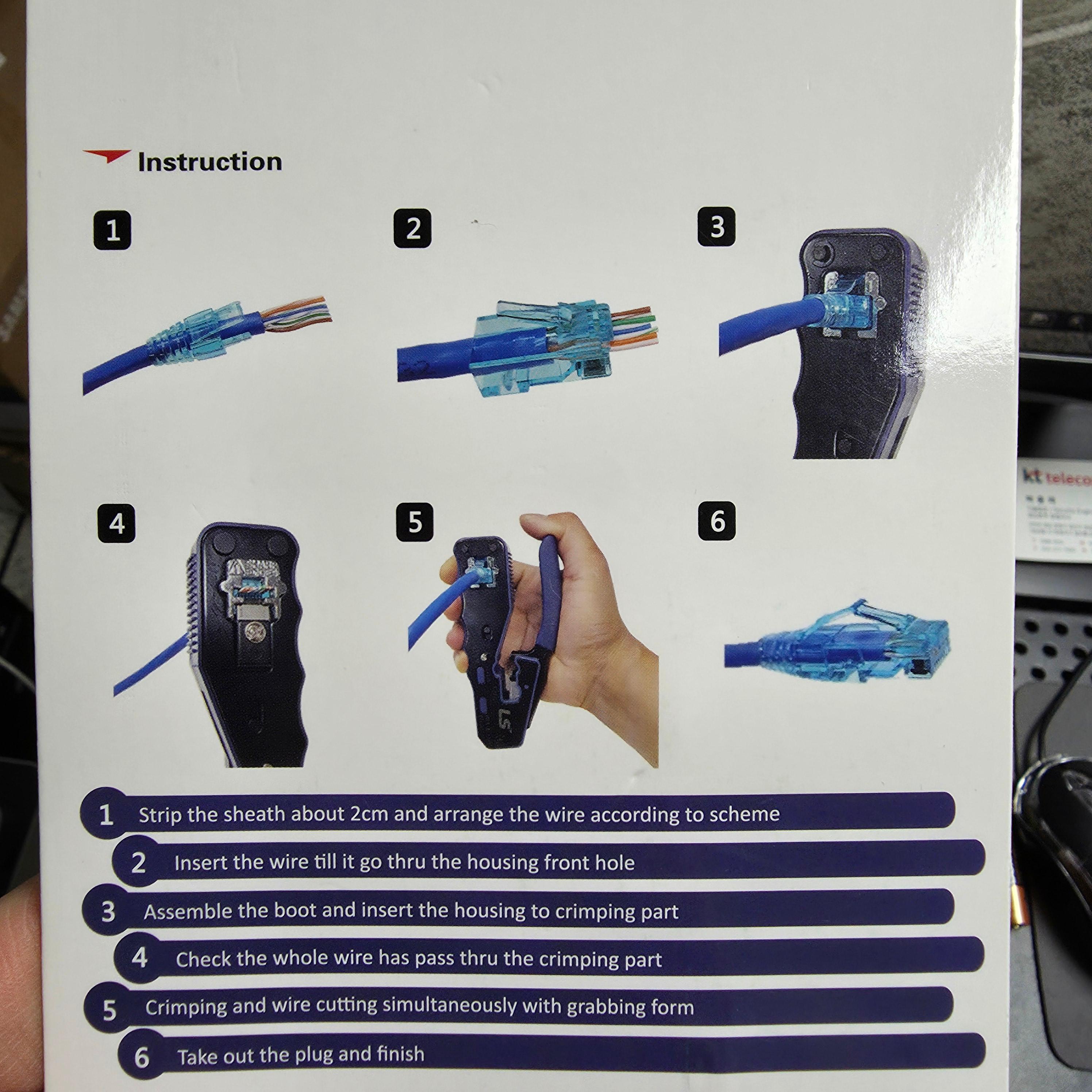

※ EZ 랜툴에 있는 설명서 첨부

EZ 랜툴 사용 설명서



매우 귀찮은 방식으로 랜선 만들기 (CAT.6 가이더, 분리기 사용)



1. CAT.6 UTP 피복 탈피 후 가운데 심지 자르기 (동일)

심지 자르면서 단선 안되게 조심하기



2. Boot - Separator -  Guider - RJ45 순서대로 연결하기

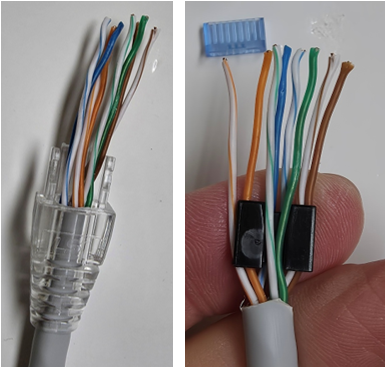

부트(Boot) 연결 후 분리기(Separator)로 선 정리

선 끝 커팅 후 가이더(Guider) 연결

RJ45에 삽입

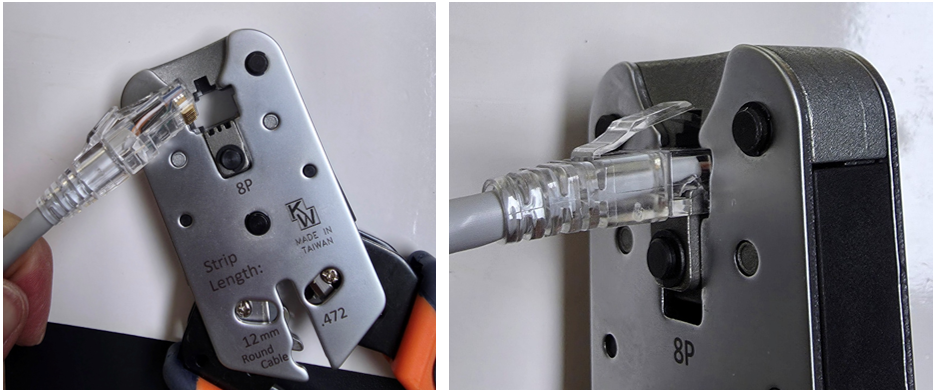

3. 랜툴로 RJ45 압착하기 (CAT.6 전용 랜툴 사용)

CAT.6 전용 랜툴로 압착



4. 완성된 CAT.6 UTP Cable (일반형 RJ45 / 가이더, 분리기 세트 사용)

 - 외관만 비교해 본다면 가이더, 분리기가 내부에 들어가 있어 관통형 CAT.6 보다 깔끔해 보이지만, 성능에 차이는 없습니다.



일반형 CAT.6 Cable

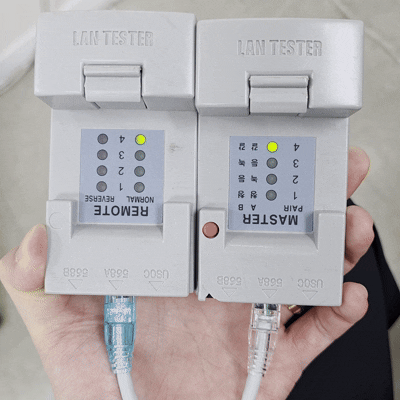

랜 테스터기로 통신 상태 확인



랜 테스터기 사용 (정상인 경우 1,2,3,4 순서대로 점등)



1. 랜 테스터기 밑을 보면 A,B,C 포트가 있는데 양종단을 같은 포트에 연결하면 됩니다.
2. 선을 연결하면 1,2,3,4 순서대로 점등이 됩니다.
3. 만약 1~4 순서대로 점등이 되지 않거나, NORMAL과 REVERSE에 번갈아가면서 불이 들어오면 불량입니다.
4. 보통 불량은 선을 잘못 연결했거나, RJ45 커넥터에 제대로 구리선이 찝히지 않았을 확률이 높습니다.
5. 육안으로 확인 후 잘못 작업한 부분을 잘라내고 새로 랜선을 RJ45 커넥터에 연결하시면 됩니다.
6. 자신을 너무 믿지 마시고 여러개 만드는 경우 랜 테스터기를 반드시 사용하시기 바랍니다.

※ 가끔 돈 아낀다고 품질이 낮은 RJ45, 랜선을 사서 작업한다면 제대로 작업했음에도 불량이 나는 경우가 있으니 적당한 품질의 제품을 구입하시는걸 추천합니다.
